機器人焊接方案
焊
接
機
器
人
工作站方案書
?客戶單位名稱： 湖北天門市XXXX有限公司
?項目名稱： 焊接機器人工作站
?方案編號： PFA2013111401
長沙聚才機電設備有限公司
Changsha Jucai Mechanical & Electronic Equipment Co., Ltd
目 錄
一、工作站介紹

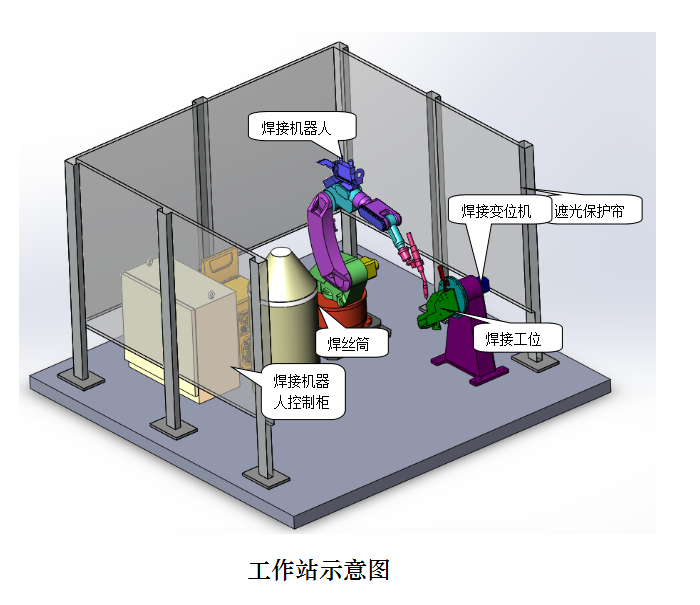

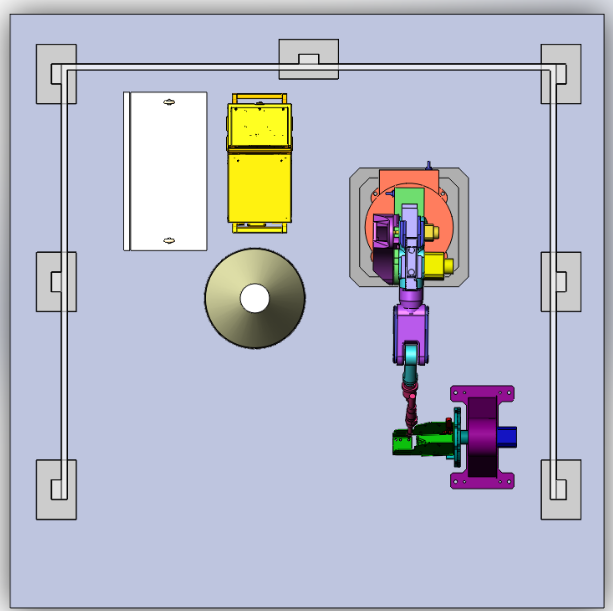

1.1、工作站示意簡圖 3
1.2、功能與特性介紹
該工作站采用單工位設計，布局方式采用1套PANDA焊接機器人SR7400，配套PANDA NBM-500多功能數字化脈沖氣保焊機、1套翻轉變位機、1機器人底座。
焊接機器人運行精度高、速度快，大大提高工作效率?？刂葡到y(tǒng)靈敏可靠、故障少，操作和維護方便。系統的啟動、停止、暫停、急停等均可通過示教器進行。此外，系統的運行狀態及系統報警可在示教器上顯示。
焊接電源采用NBM-500多功能數字化脈沖氣保焊機（南京熊貓電子裝備有限公司）。脈沖氣保實現了一脈一滴，無飛濺，起弧容易，電弧柔和、穩定，金屬熔敷率高，焊縫成形好。
該設備外觀顏色默認為橙黃色。若要使用其他外觀顏色，用戶應在制作前通過書面確認，我方將根據用戶指定顏色進行生產。
該工作站具備各個動作之間信號連鎖以及互鎖以杜絕誤操作的發生，以提高整個工作站的總體性能。
1.3 工作流程簡介
1、工位無工件，人工將待焊接工件安裝至焊接變位機工件待焊接工作區域；
2、操作工將工件放置至變位機工件待焊接工作區域后，放心落位，夾具按鈕夾緊后，按動啟動按鈕，焊接機器人啟動。機器人按照事先示教的軌跡進行焊接。單邊焊接完成后，焊接機器人將變位信號傳輸給焊接變位機，焊接變位機旋轉變位，以適應焊接機器人的完整焊接。焊接機器人根據示教的軌跡，將整個工件焊接完成。焊接完成后，操作工將焊接好的工件吊裝至安全區域。
3、重復以上步驟，形成循環。

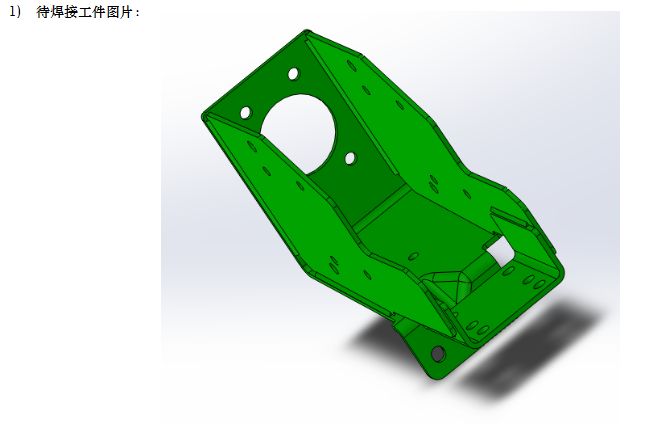

1.4、焊接工件簡介
2)焊接材質：碳鋼
3)焊縫形式：直縫、弧縫；
4)焊接方式：工裝夾具固定后，焊接機器人焊接；
5)焊前狀態：機器人焊接工件已按圖要求組對點定；表面無油污、銹漬等影響焊接因素；
6)焊絲規格：可適應φ0.8mm~φ1.6mm (實芯焊絲)， 20kg盤裝焊絲或桶裝焊絲。
7)對乙方工件的一般要求
工件各部分的形位公差小于±0.2mm
工件裝配好后對接焊縫間隙不超過焊絲直徑的一半
工件裝配好后角接焊縫間隙不超過焊絲直徑的一半
工件裝配好后搭接焊縫間隙不超過焊絲直徑
工件裝配后的重復位置精度不大于±0.5mm
8）工件一致性好，焊縫形位偏差小于0.5mm；表面應無油、無銹、無污物，不應該有影響定位及焊接的毛刺；工件切口平整、焊縫接頭整齊、無油、無銹、無污物，不應該有影響焊接的毛刺、間隙。二、設備清單
系統 設備名稱 數量 內容描述 生產廠家 供貨廠家
機器人系統 機器人本體 1套 SR7400 南京PANDA 南京PANDA
機器人控制柜 SC5000
示教盒 OP5000
焊接系統 數字脈沖逆變焊接系統 1套 NBM-500
送絲裝置 1套
防碰傳感器 1套
機器人專用空冷焊槍 1套 A500 德國賓采爾
焊接輔助系統 焊接變位機 1套
其它配置
機器人變壓器 1套 380V/200V
機器人底座 1套 安裝機器人
配套設備放置架 1套 放置焊機及控制箱等
控制系統 1套 正常操作用
注：本方案中的所有圖片皆為示意圖，僅供參考。
三、主要設備技術參數
3.1、焊接機器人

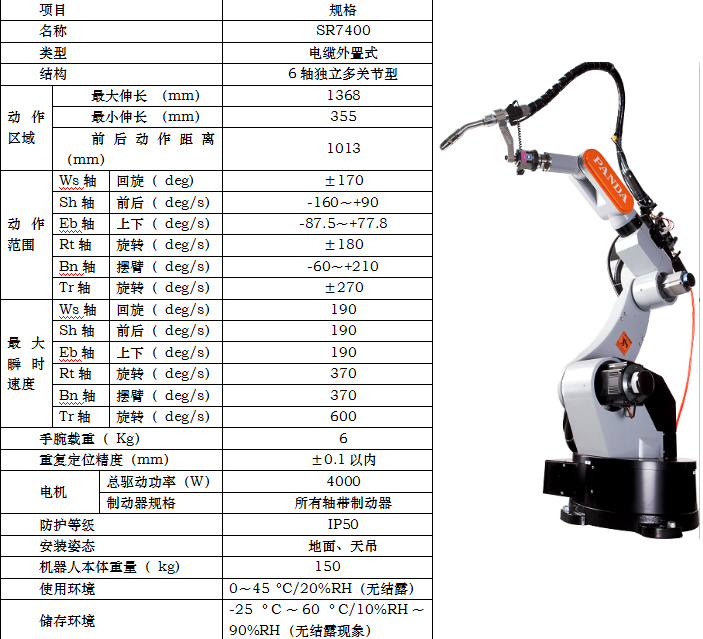

1）技術參數（注：本公司對產品規格保留最終解釋權。）

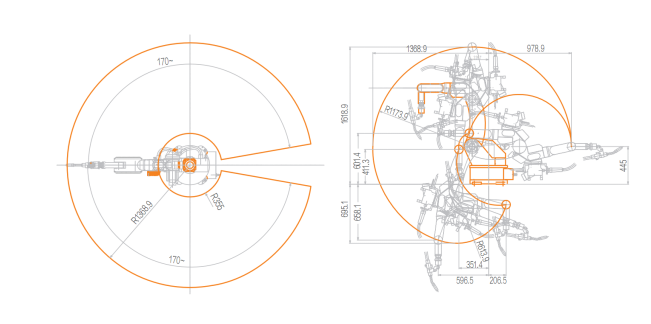

2）動作范圍
3）性能特點
機器人外部通信連接端口 一個在示教器上提供外部存儲用的USB口，一個網絡接口，網絡接口主要用于軟件升級和連接其他專用設備。
機器人具備的擺動方式 機器人具備6種擺動方式，6種基本擺動方式
機器人安全防護功能
1、具備焊槍安全防碰撞功能
2、機器人各軸具備防碰撞檢測功能
3、在檢測到碰撞信號后，機器人處于伺服電機抱死狀態
魚鱗紋焊接功能 采用脈沖氣保焊機，焊縫外觀比普通氣保焊機的魚鱗紋更加美觀漂亮。
電纜連接方式 所有連接電纜，兩端均使用快速連接端子
觸摸傳感功能， 能夠進行起始點尋位。
電弧跟蹤功能 能夠跟蹤焊縫，根據焊縫的坡口大小自動調整擺動幅度。
示教器 為彩色觸摸屏，操作更加直觀、方便、快捷。

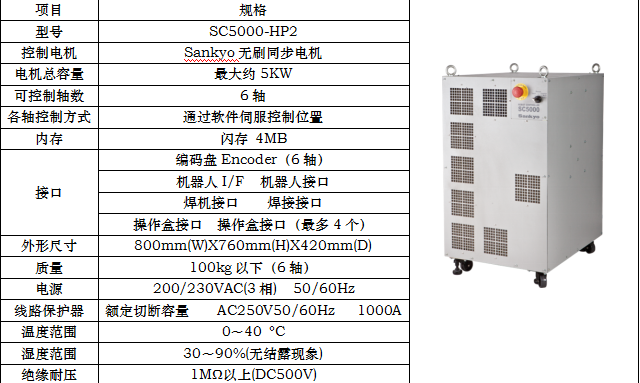

3.2、控制柜
1）技術參數
2）性能特點
·性能卓越，主CPU處理能力高強，運行提速
·更放心地控制機器人動作軌跡，使機器人運行快速而平穩
·配有多個接口，外部設備、數據連接更加便利
·溫度、濕度適應性廣，維護方便

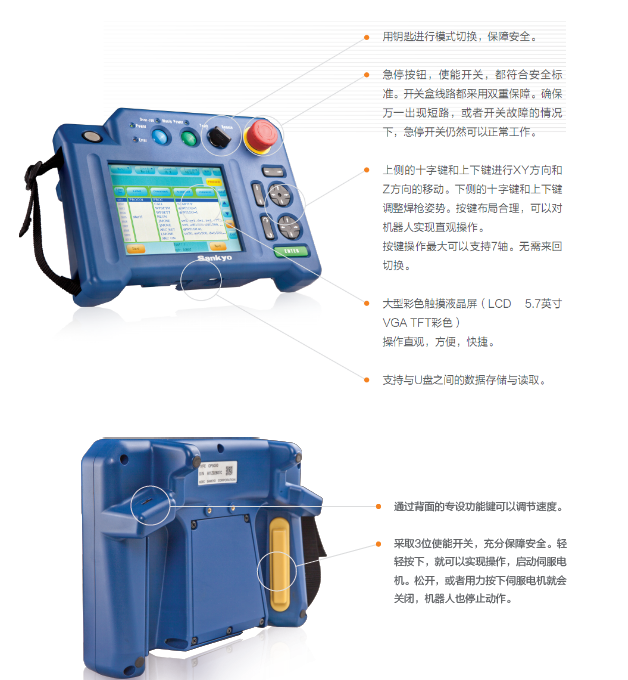

3.3、示教器
1）技術參數
Teaching Pandant OP5000
項目 內容
LCD 操作面板，彩色VGA
使能S/W 伺服電源/背面配置
操作模式 遙控 / 示教
專用按鈕 運行超過限制，重新設置/運行準備
故障復位 操作面板上的故障復位開關
錯誤顯示?異常診斷 獨立的代碼 和詳細數據顯示
狀態信息顯示 電源通電時間/伺服啟動時間/動作距離等
安全功能 用密碼進行操作級別的切換
通過點 可編程
坐標系 軸坐標 直角坐標 工作坐標
編程 在線示教，離線編程（需另配軟件）
插補 點對點，直線，圓弧
示教 8軸的示教坐標數據/參數+屬性
追加屬性數據，用來分辨坐標系
數據、位置數據
2）性能特點
3.4、NBM-500 多功能數字化脈沖MIG電源
1）性能特點
?脈沖MIG／MAG焊的較佳熔滴過渡形式是一個脈沖過渡一個熔滴。這樣通過調節脈沖頻率就能夠改變單位時間內熔滴過渡的滴數，也就是焊絲熔化速度。
?射滴過度形式提高了焊絲的熔化系數，也就是提高了焊絲的熔化效率。焊接速度可提高30%。
?焊縫成形良好，熔寬較大，指狀熔深特點減弱，余高小，由于一脈一滴的射滴過度，熔滴直徑大致與焊絲直徑相等，且熔滴電弧熱較低，所有焊縫成形晶粒細、強度高。
?電弧指向性好，適合全位置焊接。
?噪聲較普通焊機明顯降低，干擾減少，操作時更舒適，精力也更集中。
?脈沖氣保焊機是利用脈沖電流時間射滴過度，能實現無飛濺焊接，免除清理焊縫表面飛濺物的勞動，使焊縫成型更加美觀，同時，因熔滴溫度低焊接煙霧少，大大改善了施工環境。

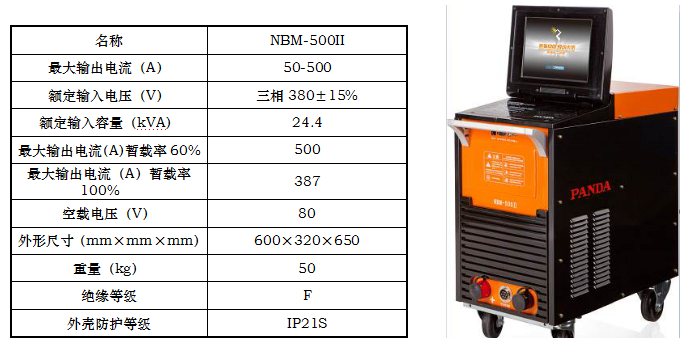

2）技術參數
3.5、PLC控制
機器人工作站控制系統采用的是以可編程控制器為核心的控制系統，它主要由PLC系統電氣柜、控制臺、操作按鈕盒、遠程I/O接口(裝在每套夾具上)等部分組成。完成對機器人、焊接變位機、夾具的協調控制。
此PLC控制系統具備連接機器人與變位機等外圍設備的通訊信號，具有防呆、防誤操作等功能，保證現場作業人員的安全及生產的連續性

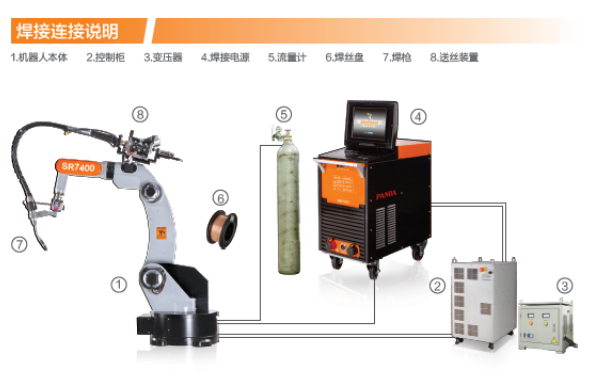

3.6 焊接連接
3.7變位機
焊接變位機，用于工件的翻轉，可以將工作翻轉到理想的焊接位置進行焊接，以提高焊縫質量，并提高焊接效率。
焊接變位機用于焊接過程中工件的變位，工作臺面上刻有安裝基線，安裝各種定位工件和夾緊機構，并設有安裝槽孔，使工作臺面具有較高的強度和抗沖擊性能。

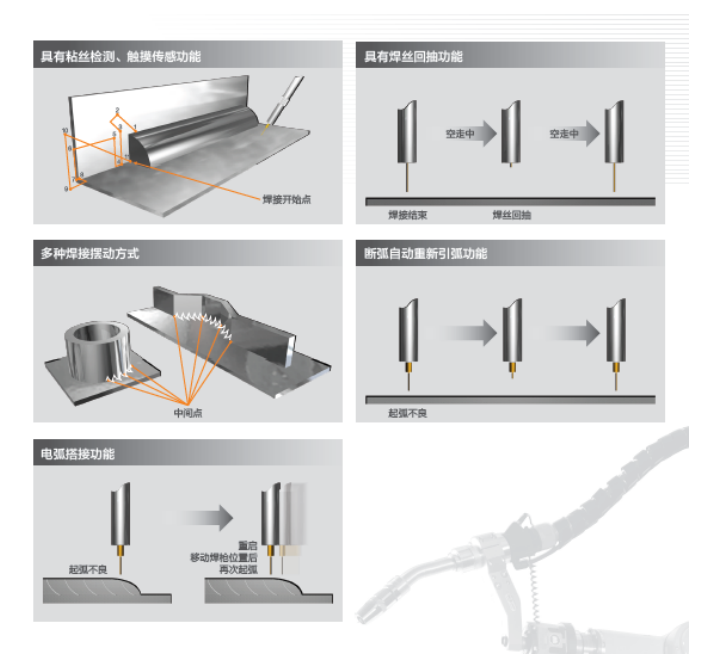

3.8豐富的高品質焊接功能
四、乙方提供范圍
4.1、安全防護圍欄
安全防護圍欄由乙方負責設計制作。操作過程中用戶應該嚴格遵守安全操作規則。
機器人工作時除操作人外不允許其他人進入機器人安全防護圍欄，操作人員也不能進入機器人動作范圍中。
水、電、氣的供應由乙方負責。
機器人、焊機的接地以及一次電源電纜(配電箱-機器人控制箱，配電箱-焊機)由乙方負責。甲方提供所需電纜的尺寸。
4.2、乙方需要負責確認的內容
機器人的動作范圍的確認
焊接電源、焊槍容量的確認 、機器人與夾具配合的確認
乙方需要根據工件的尺寸、焊接要求等具體情況負責選擇合適的機器人、電源及焊槍。
焊接條件、焊接順序、焊接速度、機器人系統的整體布局的確定由乙方負責，甲方提供標準設備，但不負責具體工藝的確認。
機器人與其他設備之間的電纜長度及連接形式由乙方根據其制作的最終布局圖確定。
五、技術與服務
5.1、技術圖紙
1）、合同簽定時，乙方提供甲方全部產品圖紙（包括總成圖和各零件圖），該文件甲方在設計完成后歸還乙方，乙方提供的圖紙作為甲方設計的依據。
2）、甲方圖紙設計方案完成后請乙方就圖紙進行審查，以確定甲方的設計是否真正滿足乙方的要求，審查的結果形成審查紀要。
5.2、安裝調試及培訓
1）、甲方供應的機器人焊接工作站由甲方負責派工程師進行調試。安裝調試在甲方內部調試現場進行。
甲方負責的安裝調試范圍為PANDA機器人本體、PANDA機器人控制箱、PANDA焊機的連接及基本動作確認設備性能確認。
在機器人焊接工作站的安裝調試結束后，甲方則需要提供機器人的示教編程方法、機器人本體操作方法的指導。但實際工件的示教、焊接條件的調整原則上由乙方負責。
2）、調試過程中如果由于甲方供應的機器人焊接工作站的技術指標、規格沒有達到規定的技術參數指標而造成整套設備的安裝調試延期的話由甲方負責，如果由于乙方的問題造成整套設備的安裝調試延期的話由乙方負責。
3）、調試過程中乙甲雙方應該互相配合、協助。
4）、 機器人焊接工作站在乙方工廠內的驗收調試結束后，由甲方技術人員對乙方用戶操作人員進行1--2天的操作培訓。
接受培訓人員為3人。要求：操作者2人，具有中專以上文化，主管技術人員1人，工科大專以上，熟悉計算機，要有一定的焊接工藝基礎。
